ISO-KF · HORTUM VE ESNEK BAĞLANTILAR
ISO-KF Paslanmaz Çelik Vakum Körüğü

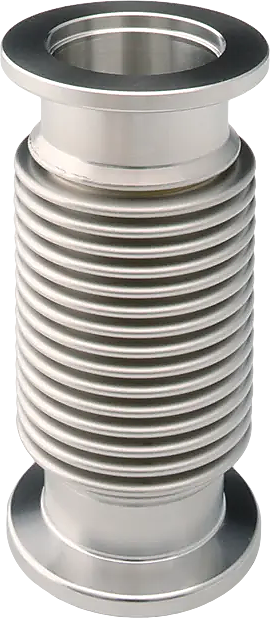

ZEROVAC ISO-KF paslanmaz çelik vakum körüğü; vakum hatlarındaki titreşimi, montaj toleranslarını ve sınırlı eksenel, açısal veya yanal hareketleri karşılamak için tasarlanmıştır. AISI 304 paslanmaz çelik flanşlar ile AISI 316Ti esnek körük elemanı dayanıklı ve güvenilir bir bağlantı sunar. DN 10 ile DN 50 arasında beş ISO-KF ölçü seçeneği mevcuttur.
- Bağlantı Standardı
- ISO-KF
- Nominal Ölçüler
- DN 10-DN 50
- Flanş Malzemesi
- AISI 304 / EN 1.4301
- Körük Malzemesi
- AISI 316Ti / EN 1.4571
- Maks. İç Basınç
- 4 bar
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
Hareket ölçüleri ve sipariş kodları

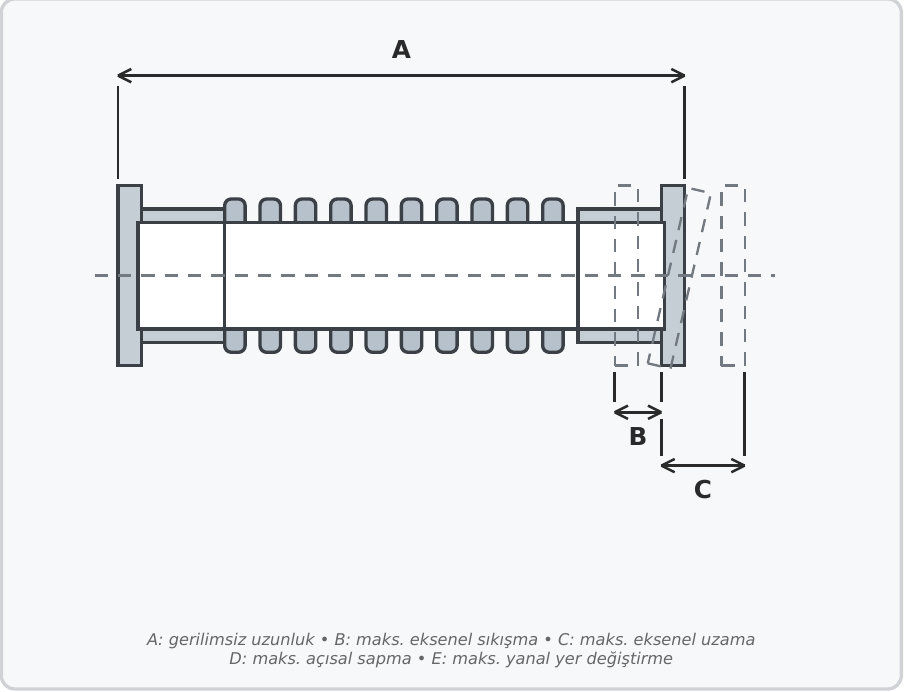

A gerilimsiz uzunluğu; B maksimum eksenel sıkışmayı; C maksimum eksenel uzamayı; D açısal sapmayı ve E yanal yer değiştirmeyi gösterir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | B (mm) | C (mm) | D (°) | E (mm) | Maks. İç Basınç | Sipariş Kodu |
|---|---|---|---|---|---|---|---|
| DN 10 | 70 | 3,5 | 3 | 23° | 5 | 4 bar | 211326 |
| DN 16 | 70 | 6,4 | 4,1 | 21° | 4 | 4 bar | 211327 |
| DN 25 | 80 | 8 | 5 | 17° | 3,5 | 4 bar | 211328 |
| DN 40 | 100 | 11 | 7 | 15° | 7 | 4 bar | 211329 |
| DN 50 | 100 | 10 | 6 | 15° | 8 | 4 bar | 211330 |
Flanşları aynı eksende ve gerilimsiz monte edin. Körüğü burmayın, tabloda belirtilen hareket sınırlarını aşmayın ve boru hattı ağırlığını uygun desteklerle taşıyın.
