ISO-KF Paslanmaz Çelik Hortum Adaptörü

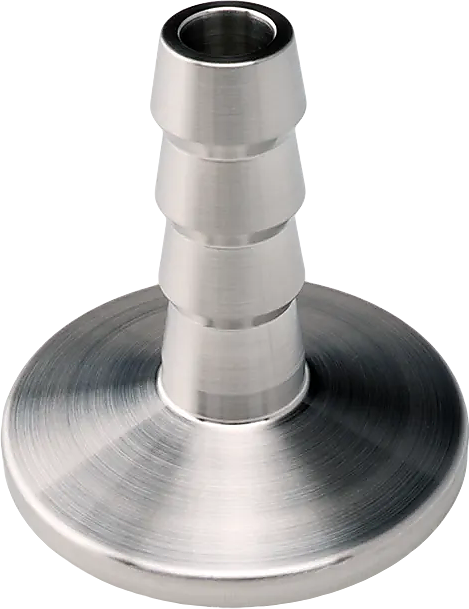

ZEROVAC ISO-KF paslanmaz çelik hortum adaptörü, kauçuk veya esnek vakum hortumlarını ISO-KF vakum hatlarına bağlamak için kompakt bir geçiş sağlar. DN 16, DN 25 ve DN 40 flanş seçeneklerinin tamamı Ø12 mm nominal hortum bağlantısına sahiptir. Paslanmaz Çelik 303 gövde ve kademeli hortum ucu, dayanıklı ve güvenilir bir bağlantı sunar.
- Bağlantı Standardı
- ISO-KF
- Flanş Seçenekleri
- DN 16 / DN 25 / DN 40
- Hortum Bağlantısı
- Ø12 mm nominal
- Toplam Uzunluk A
- 40 mm
- Malzeme
- Paslanmaz Çelik 303
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
Ölçüler ve sipariş kodları

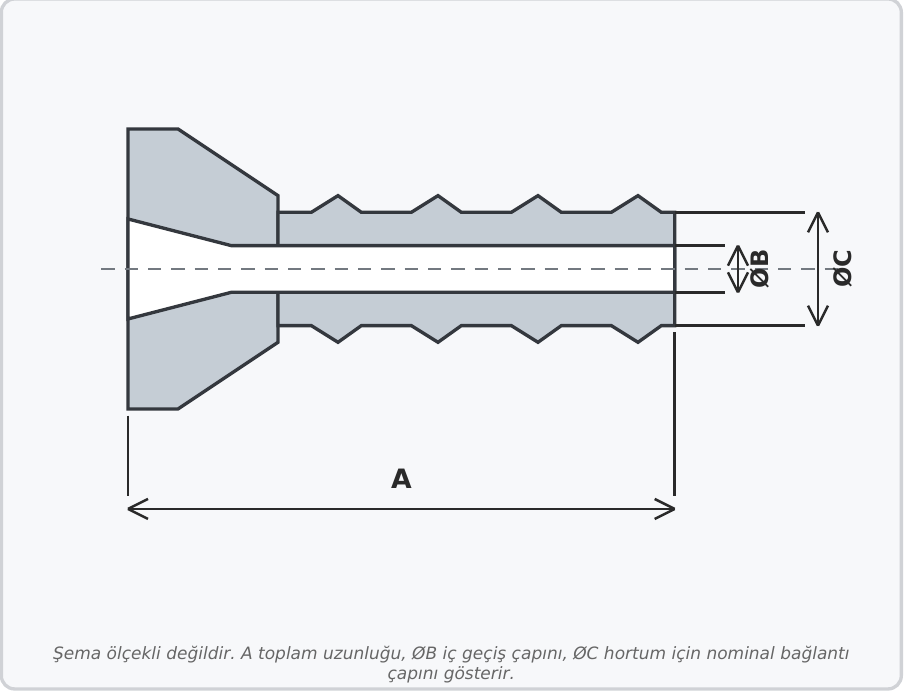

A toplam uzunluğu, ØB iç geçiş çapını ve ØC hortum için nominal bağlantı çapını gösterir. Tüm ölçüler milimetredir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | ØB (mm) | ØC (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|---|
| DN 16 | 40 | 7 | 12 | Paslanmaz Çelik 303 | 211392 |
| DN 25 | 40 | 7 | 12 | Paslanmaz Çelik 303 | 211393 |
| DN 40 | 40 | 7 | 12 | Paslanmaz Çelik 303 | 211394 |
Toplam uzunluk: 40 mmİç geçiş çapı: 7 mmNominal hortum bağlantısı: Ø12 mm
MONTAJ NOTU
ISO-KF tarafında doğru ölçüde merkezleme halkası, O-ring ve kelepçe kullanın. Hortumu Ø12 mm kademeli uca tamamen oturtup uygun bir hortum kelepçesiyle sabitleyin.
