ISO-KF · HORTUM VE ESNEK BAĞLANTILAR
ISO-KF Paslanmaz Çelik Esnek Metal Hortum
ZEROVAC ISO-KF esnek metal hortum, vakum hatlarında esnek ve güvenilir bağlantı gereken noktalar için tasarlanmıştır. Mekanik şekillendirilmiş paslanmaz çelik körük; titreşim aktarımı ve küçük hizalama farklılıklarının etkisini azaltmaya yardımcı olur. DN 10, DN 16, DN 25 ve DN 40 ölçülerinde, nominal ölçüye bağlı olarak 250 ile 2000 mm arasında sunulur.
- Bağlantı Standardı
- ISO-KF
- Nominal Ölçüler
- DN 10-DN 40
- Uzunluk Aralığı
- 250-2000 mm
- Flanş Malzemesi
- SS 316 / (304)
- Körük Malzemesi
- SS 316L / (316Ti)
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
Teknik veriler ve sipariş kodları

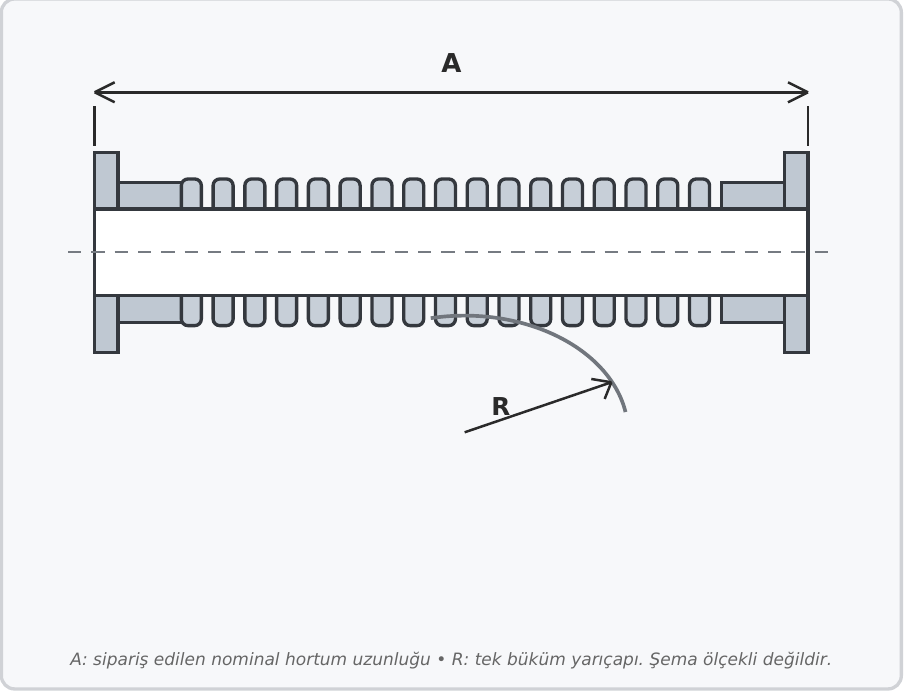

A sipariş edilen nominal hortum uzunluğunu, R tek büküm yarıçapını gösterir. Sipariş kodları nominal uzunluğa göre seçilir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | Tek Büküm R (mm) | P maks. (bar) | 250 mm | 500 mm | 750 mm | 1000 mm | 1500 mm | 2000 mm |
|---|---|---|---|---|---|---|---|---|
| DN 10 | 40 | 4 | 211851 | 211852 | 211853 | 211854 | - | - |
| DN 16 | 60 | 4 | 211857 | 211858 | 211859 | 211860 | 211861 | 211862 |
| DN 25 | 115 | 4 | 211863 | 211864 | 211865 | 211866 | 211867 | 211868 |
| DN 40 | 149 | 4 | 211869 | 211870 | 211871 | 211872 | 211873 | 211874 |
Uygun DN ölçüsünde ISO-KF merkezleme halkası, conta ve kelepçe kullanın. Hortumu burmayın, flanş yakınında keskin bükme yapmayın, belirtilen tek büküm yarıçapının altına inmeyin ve uzun hatları destekleyin.
