ISO-KF O-Ring CR Serisi
ISO-KF O-Ring CR serisi, merkezleme halkası ve uygun flanş elemanlarıyla birlikte güvenilir vakum sızdırmazlığı sağlamak üzere tasarlanmıştır. Dayanıklı CR60 elastomer, DN 10-DN 50 aralığında tekrarlanabilir montaj sunar.
- Bağlantı Standardı
- ISO-KF
- Anma Ölçüleri
- DN 10-DN 50
- Elastomer
- CR60
- Vakum Seviyesi
- 1 × 10⁻⁹ mbar seviyesine kadar
- Paket
- 10 adet
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
O-ring ölçüleri ve sipariş kodları

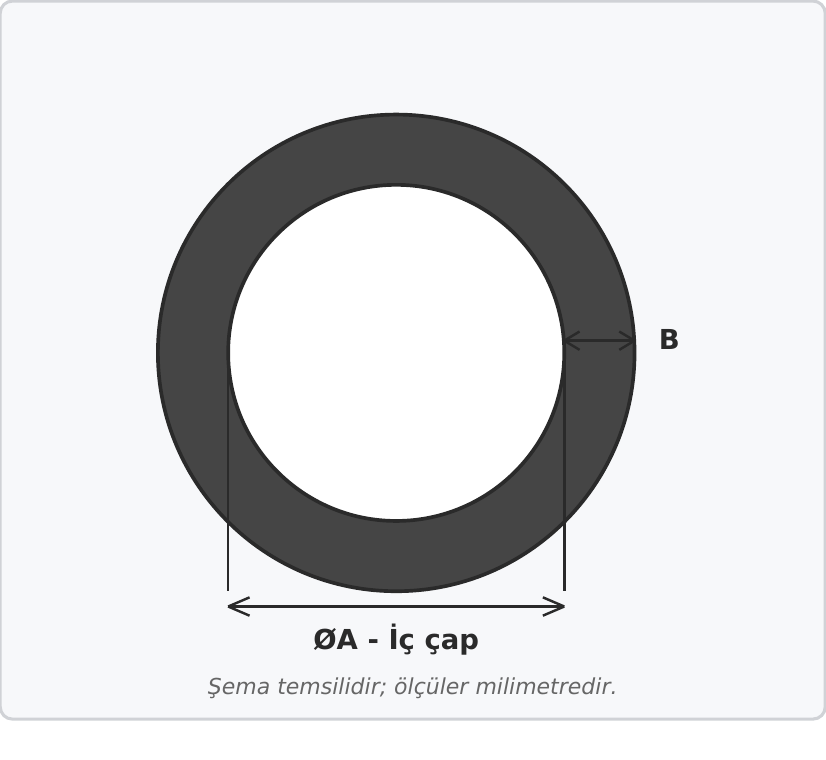

A iç çapı, B kesit çapını ifade eder. Tüm ölçüler milimetredir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | O-ring Ölçüsü | A · İç Çap (mm) | B · Kesit Çapı (mm) | Paket | Sipariş Kodu |
|---|---|---|---|---|---|
| DN 10 | Ø15 × 5 | 15 | 5 | 10 adet | 211146 |
| DN 16 | Ø18 × 5 | 18 | 5 | 10 adet | 211147 |
| DN 20 | Ø25 × 5 | 25 | 5 | 10 adet | 211148 |
| DN 25 | Ø28 × 5 | 28 | 5 | 10 adet | 211149 |
| DN 32 | Ø40 × 5 | 40 | 5 | 10 adet | 211150 |
| DN 40 | Ø42 × 5 | 42 | 5 | 10 adet | 211151 |
| DN 50 | Ø55 × 5 | 55 | 5 | 10 adet | 211152 |
Vakum uygunluğu: 1 × 10⁻⁹ mbar seviyesine kadarStandart paket: 10 adet
MONTAJ NOTU
Doğru DN ölçüsündeki O-ring kullanılmalı; sızdırmazlık yüzeyleri temiz, kuru ve hasarsız olmalıdır. Uygun ISO-KF merkezleme halkası ve kelepçe kullanılmalıdır.
