ISO-KF · VAKUM KELEPÇELERİ
ISO-KF Metrik Cıvatalı Panel Montaj Kelepçesi
ZEROVAC ISO-KF panel montaj kelepçesi, ISO-KF flanşların panel veya taban plakasına mekanik olarak sabitlenmesi için tasarlanmış iki parçalı bir bağlantı elemanıdır. Alüminyum 6082 kelepçe yarıları, A2 kalite M5 × 20 cıvata ve pullarla birlikte kullanılır.
- Bağlantı Standardı
- ISO-KF
- Ölçü Aralığı
- DN 10-16 – DN 50
- Kelepçe Malzemesi
- Alüminyum 6082
- Cıvata
- DIN 933 · A2 · M5 × 20
- Pul
- DIN 125 A · A2
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
Panel montaj ölçüleri ve sipariş kodları

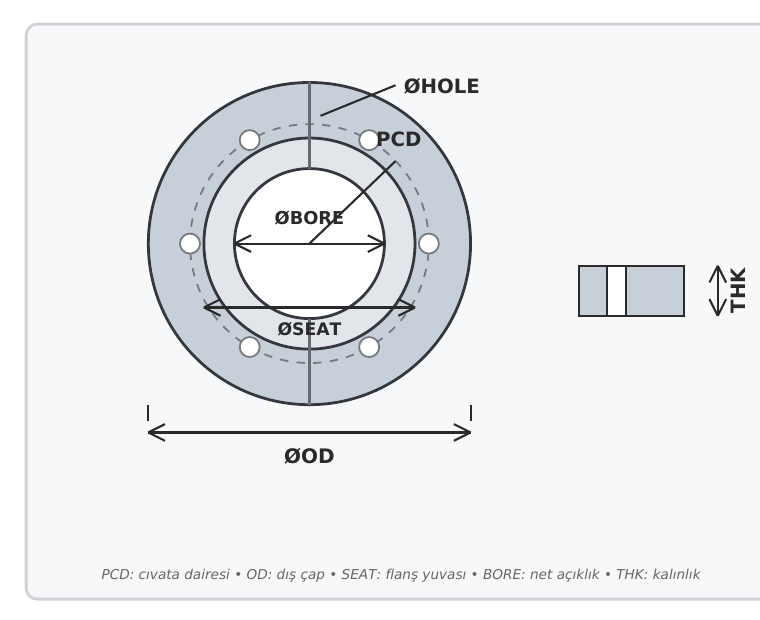

PCD, dış çap, flanş yuvası, net açıklık, kalınlık ve delik ölçüleri soldaki teknik çizimde gösterilmiştir. Tüm ölçüler milimetredir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | PCD (mm) | ØDış (mm) | ØYuva (mm) | ØAçıklık (mm) | Kalınlık (mm) | ØDelik (mm) | Cıvata Adedi | Sipariş Kodu |
|---|---|---|---|---|---|---|---|---|
| DN 10-16 | 38,1 | 51 | 30,4 | 22 | 9,5 | 5,3 | 6 | 211541 |
| DN 20-25 | 48 | 61 | 40,4 | 32 | 9,5 | 5,3 | 6 | 211542 |
| DN 32-40 | 62 | 75 | 55,4 | 47 | 9,5 | 5,3 | 6 | 211543 |
| DN 50 | 82,55 | 95 | 75,4 | 62 | 10 | 5,3 | 8 | 211544 |
Cıvata: DIN 933, A2, M5 × 20, gümüş kaplıPul ölçüsü: 5,3 / 10 × 1 mm
MONTAJ NOTU
Kelepçe yarılarını flanş çevresinde hizalayın; cıvata ve pulları dengeli bir sıra izleyerek kademeli sıkın. Yayımlanmış bir sıkma torku bulunmadığından değeri uygulama şartlarına göre belirleyin. Kelepçe, ISO-KF contasının yerine geçmez.
