ISO-KF · FLANŞLAR VE BAĞLANTI ELEMANLARI
ISO-KF AISI 304 Uzun Yarım Nipel

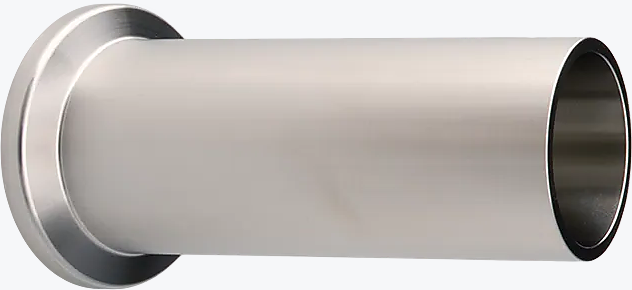

ZEROVAC ISO-KF AISI 304 Uzun Yarım Nipel, ISO-KF flanş bağlantısını 70 mm eksenel uzunluğa sahip uzun düz boru gövdesiyle birleştirir. DN 10 ile DN 50 arasında sunulan ürün; AISI 304 / EN 1.4301 paslanmaz çelik yapısıyla vakum ve yüksek vakum hatlarında güvenilir entegrasyon sağlar.
- Bağlantı Standardı
- ISO-KF
- Ölçü Aralığı
- DN 10 – DN 50
- Eksenel Uzunluk
- 70 mm
- Malzeme
- AISI 304 / EN 1.4301
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
Uzun yarım nipel ölçüleri ve sipariş kodları

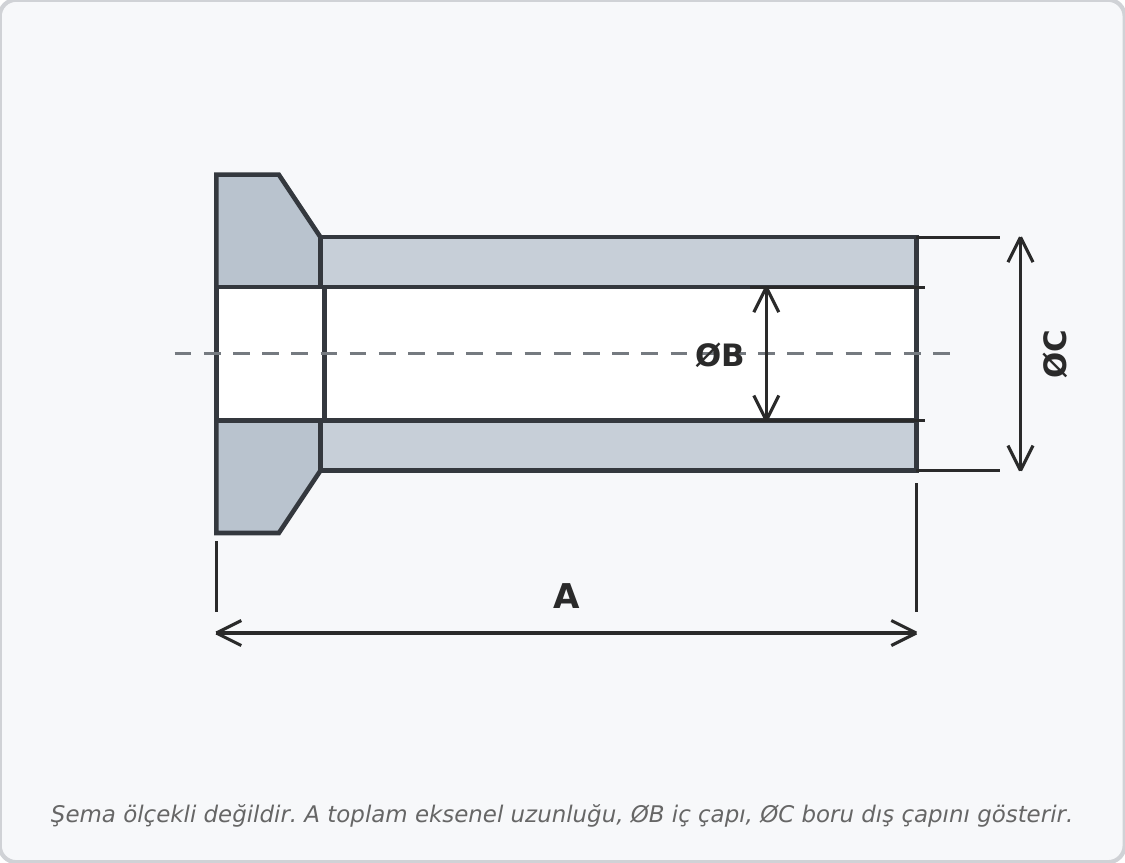

A bütün anma ölçülerinde 70 mm'dir; ØB iç çapı, ØC boru dış çapını gösterir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | ØB (mm) | ØC (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|---|
| DN 10 | 70 | 12 | 16 | AISI 304 / EN 1.4301 | 211216 |
| DN 16 | 70 | 16 | 20 | AISI 304 / EN 1.4301 | 211217 |
| DN 25 | 70 | 26 | 30 | AISI 304 / EN 1.4301 | 211218 |
| DN 40 | 70 | 41 | 45 | AISI 304 / EN 1.4301 | 211219 |
| DN 50 | 70 | 50 | 54 | AISI 304 / EN 1.4301 | 211220 |
Bağlantı standardı: ISO-KFMalzeme: AISI 304 / EN 1.4301Kaçak oranı: < 1 × 10⁻⁹ mbar·L/s
MONTAJ NOTU
Bağlantı ve sızdırmazlık yüzeylerini temiz ve hasarsız tutun. Her ISO-KF portta doğru DN ölçüsündeki merkezleme halkası, O-ring ve kelepçeyi kullanın; montaj sırasında hatta mekanik gerilim bindirmeyin.
