ISO-KF AISI 304 Redüksiyon İstavrozu

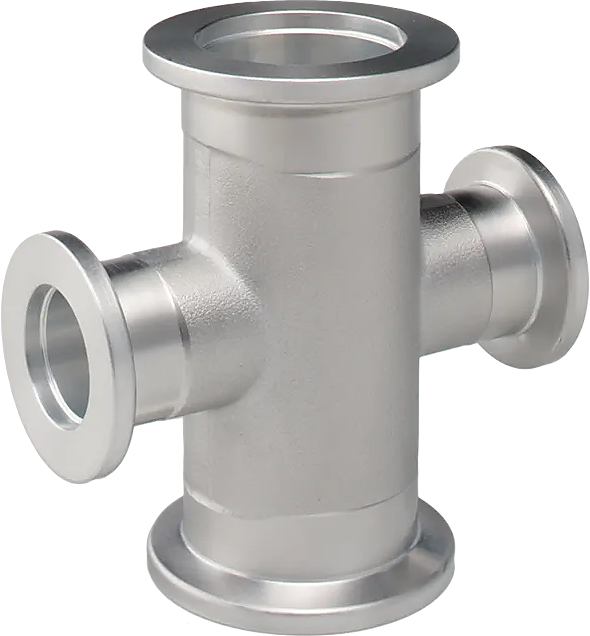

ZEROVAC ISO-KF redüksiyon istavrozu, iki eş ana port ile iki küçük DN 16 branş portunu tek bir AISI 304 gövdede birleştirir. Simetrik yapı, ana hattı korurken yardımcı vakum hatlarının iki yönde dağıtılmasını sağlar.
- Bağlantı Standardı
- ISO-KF
- Ölçü Seçenekleri
- DN 25/16 · 40/16 · 50/16
- Port Düzeni
- 2 ana + 2 DN 16 branş
- Malzeme
- AISI 304 / EN 1.4301
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
Redüksiyon istavrozu ölçüleri ve sipariş kodları

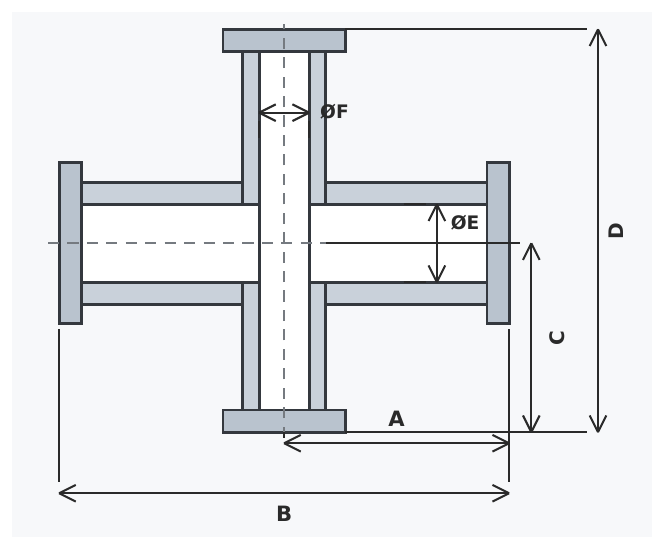

A ve C merkezden ilgili port yüzüne, B ve D karşılıklı portlar arasındaki toplam uzunluğa; ØE ve ØF ana ve küçük port çaplarına karşılık gelir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | B (mm) | C (mm) | D (mm) | ØE (mm) | ØF (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|---|---|---|---|
| DN 25/16 | 35 | 70 | 35 | 70 | 25 | 17 | AISI 304 / EN 1.4301 | 211301 |
| DN 40/16 | 40 | 80 | 45 | 90 | 40,5 | 16 | AISI 304 / EN 1.4301 | 211302 |
| DN 50/16 | 50 | 100 | 50 | 100 | 53 | 16 | AISI 304 / EN 1.4301 | 211303 |
Standartlar: ISO 2861/1 · DIN 28403 · Pneurop 6606Malzeme: AISI 304 / EN 1.4301Kaçak oranı: < 1 × 10⁻⁹ mbar·L/s
MONTAJ NOTU
Bağlantı ve sızdırmazlık yüzeylerini temiz ve hasarsız tutun. Her ISO-KF portta doğru DN ölçüsündeki merkezleme halkası, O-ring ve kelepçeyi kullanın; montaj sırasında hatta mekanik gerilim bindirmeyin.
