ISO-KF · FLANŞLAR VE BAĞLANTI ELEMANLARI
ISO-KF AISI 304 Paslanmaz Çelik Tam Nipel

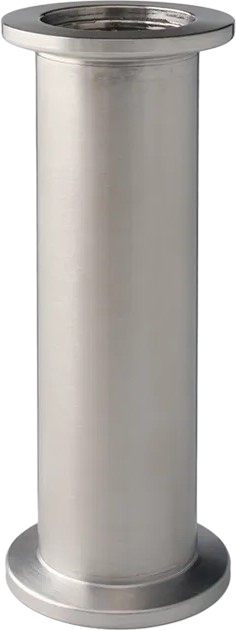

ZEROVAC ISO-KF paslanmaz çelik tam nipeller, iki vakum hattı bileşeni arasında düz ve rijit bir bağlantı oluşturmak için tasarlanmıştır. AISI 304 / EN 1.4301 gövde ve iki eş ölçülü ISO-KF flanş; temiz iç yüzey, yüksek vakuma uygun imalat kalitesi ve hızlı kelepçeli montaj sunar. DN 40 için iki farklı toplam uzunluk seçeneği bulunur.
- Bağlantı Standardı
- ISO-KF
- Ölçü Aralığı
- DN 16 – DN 50
- Yapı
- Düz, çift flanşlı
- Malzeme
- AISI 304 / EN 1.4301
- Seçenek
- 5 model
Tam nipel ölçüleri ve sipariş kodları

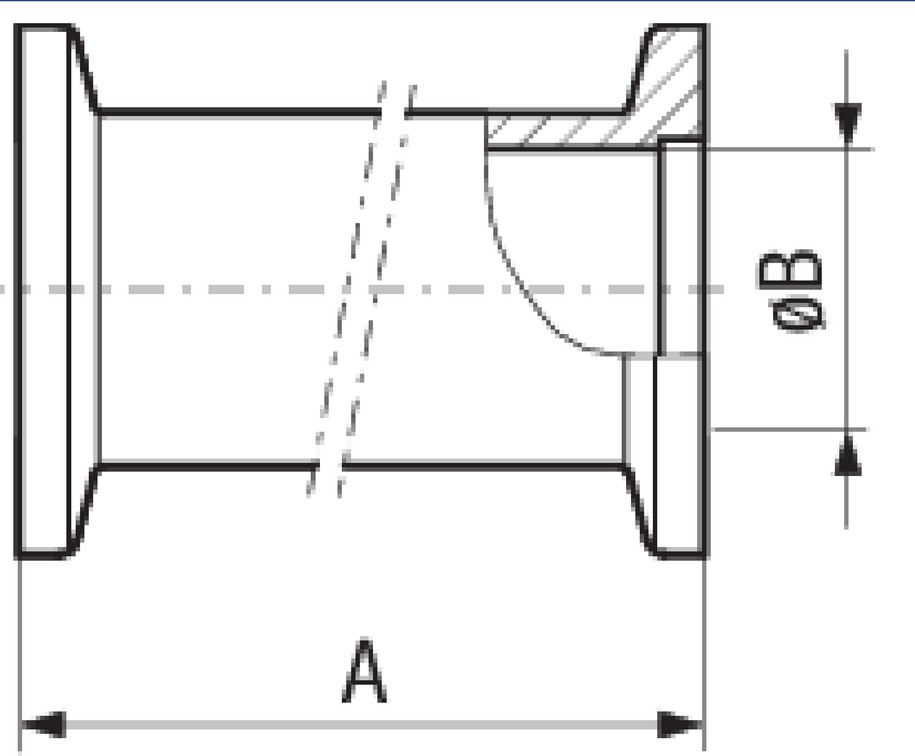

A toplam flanştan flanşa uzunluğu, ØB iç geçiş çapını gösterir. DN 40 için iki A uzunluğu sunulur.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | ØB (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|
| DN 16 | 80 | 16 | AISI 304 / EN 1.4301 | 211277 |
| DN 25 | 100 | 25 | AISI 304 / EN 1.4301 | 211278 |
| DN 40 (76,2 mm) | 76,2 | 40,5 | AISI 304 / EN 1.4301 | 211599 |
| DN 40 (130 mm) | 130 | 40,5 | AISI 304 / EN 1.4301 | 211279 |
| DN 50 | 140 | 53 | AISI 304 / EN 1.4301 | 211280 |
Bağlantı ve sızdırmazlık yüzeylerini temiz ve hasarsız tutun. Her ISO-KF portta doğru DN ölçüsündeki merkezleme halkası, O-ring ve kelepçeyi kullanın; montaj sırasında hatta mekanik gerilim bindirmeyin.
