ISO-KF · FLANŞLAR VE BAĞLANTI ELEMANLARI
ISO-KF AISI 304 Paslanmaz Çelik T Bağlantısı

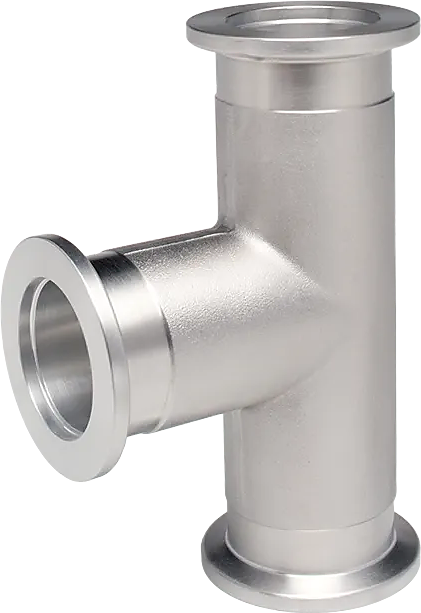

ZEROVAC ISO-KF paslanmaz çelik T bağlantısı, vakum hattını üç eş ölçülü port üzerinden dağıtmak veya birleştirmek için tasarlanmıştır. AISI 304 / EN 1.4301 paslanmaz çelik gövde ve flanşlar, modüler ISO-KF hatlarda hızlı ve sökülebilir montaj sağlar.
- Bağlantı Standardı
- ISO-KF
- Ölçü Aralığı
- DN 10 – DN 50
- Port Düzeni
- 3 eş port
- Malzeme
- AISI 304 / EN 1.4301
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI

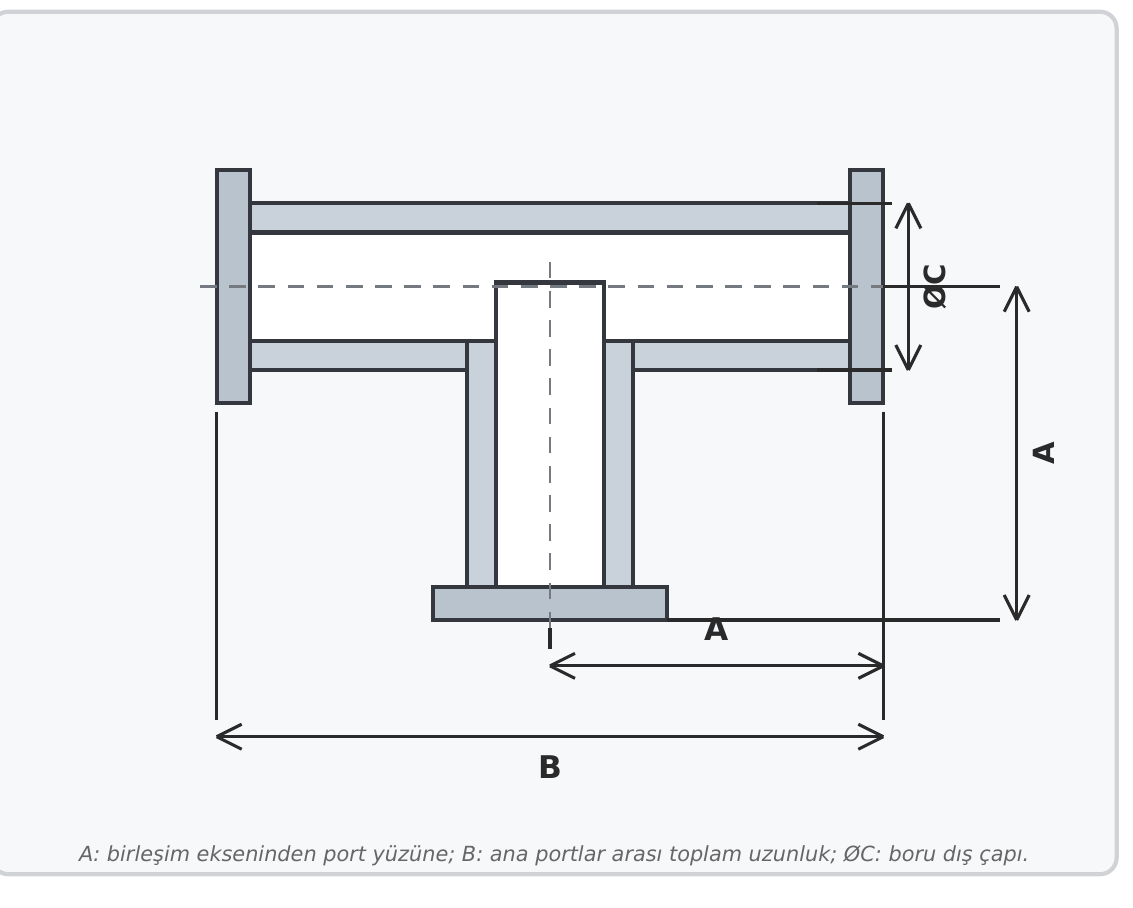

T bağlantısı ölçüleri ve sipariş kodları
A merkezden port yüzüne, B ana portlar arasındaki toplam uzunluğa, ØC boru dış çapına karşılık gelir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | B (mm) | ØC (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|---|
| DN 10 | 30 | 60 | 12 | AISI 304 / EN 1.4301 | 211291 |
| DN 16 | 40 | 80 | 16 | AISI 304 / EN 1.4301 | 211292 |
| DN 25 | 50 | 100 | 25 | AISI 304 / EN 1.4301 | 211293 |
| DN 40 | 65 | 130 | 40,5 | AISI 304 / EN 1.4301 | 211294 |
| DN 50 | 70 | 140 | 53 | AISI 304 / EN 1.4301 | 211295 |
Standartlar: ISO 2861/1 · DIN 28403 · Pneurop 6606Malzeme: AISI 304 / EN 1.4301Kaçak oranı: < 1 × 10⁻⁹ mbar·L/s
MONTAJ NOTU
Bağlantı ve sızdırmazlık yüzeylerini temiz ve hasarsız tutun. Her ISO-KF portta doğru DN ölçüsündeki merkezleme halkası, O-ring ve kelepçeyi kullanın; montaj sırasında hatta mekanik gerilim bindirmeyin.
