ISO-KF · FLANŞLAR VE BAĞLANTI ELEMANLARI

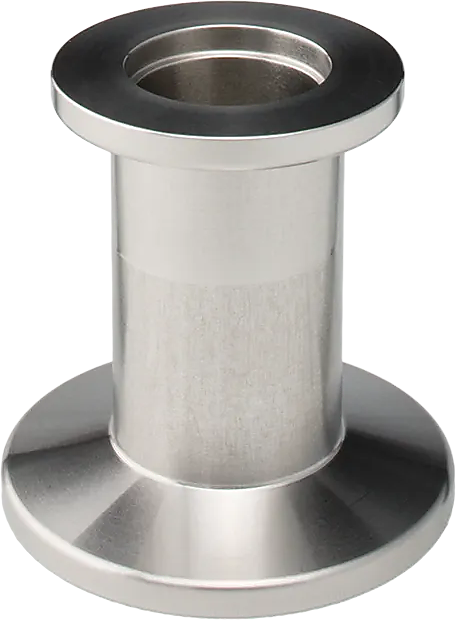

ISO-KF AISI 304 Paslanmaz Çelik Redüksiyon
ZEROVAC ISO-KF paslanmaz çelik redüksiyon, farklı nominal ölçülerdeki ISO-KF vakum bağlantıları arasında kompakt ve sökülebilir bir geçiş oluşturur. AISI 304 / EN 1.4301 paslanmaz çelik yapı, pompa, oda ve proses hatlarının farklı çaplarda entegre edilmesini sağlar.
- Bağlantı Standardı
- ISO-KF
- Ölçü Aralığı
- DN 25/16 – DN 50/40
- Eksenel Uzunluk
- 40 mm
- Malzeme
- AISI 304 / EN 1.4301
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s

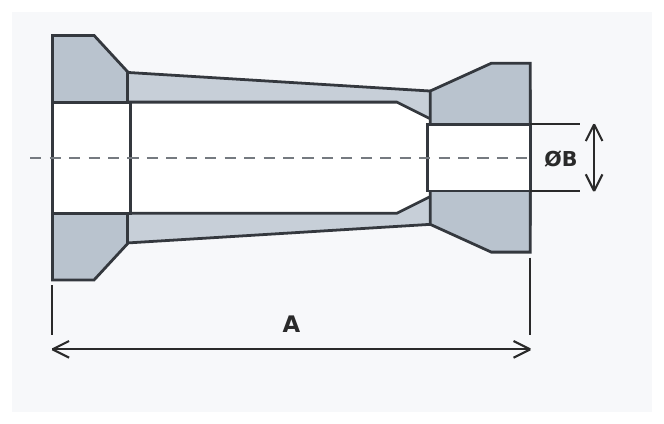

TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
Redüksiyon ölçüleri ve sipariş kodları
A toplam eksenel uzunluğu, ØB küçük bağlantı tarafındaki iç çapı gösterir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | ØB (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|
| DN 25/16 | 40 | 16 | AISI 304 / EN 1.4301 | 211281 |
| DN 40/16 | 40 | 16 | AISI 304 / EN 1.4301 | 211282 |
| DN 40/25 | 40 | 26 | AISI 304 / EN 1.4301 | 211283 |
| DN 50/16 | 40 | 16 | AISI 304 / EN 1.4301 | 211323 |
| DN 50/25 | 40 | 26 | AISI 304 / EN 1.4301 | 211324 |
| DN 50/40 | 40 | 40 | AISI 304 / EN 1.4301 | 211284 |
Bağlantı standardı: ISO-KFMalzeme: AISI 304 / EN 1.4301Kaçak oranı: < 1 × 10⁻⁹ mbar·L/s
MONTAJ NOTU
Bağlantı ve sızdırmazlık yüzeylerini temiz ve hasarsız tutun. Her ISO-KF portta doğru DN ölçüsündeki merkezleme halkası, O-ring ve kelepçeyi kullanın; montaj sırasında hatta mekanik gerilim bindirmeyin.
