ISO-KF · FLANŞLAR VE BAĞLANTI ELEMANLARI

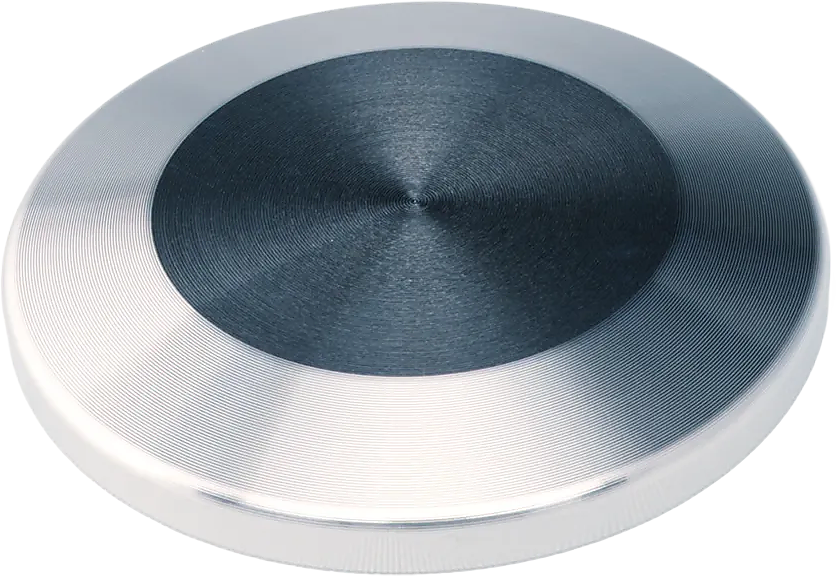

ISO-KF AISI 304 Paslanmaz Çelik Kör Flanş
ZEROVAC ISO-KF paslanmaz çelik kör flanş, vakum sistemlerindeki kullanılmayan ISO-KF portların kapatılması için tasarlanmıştır. AISI 304 / EN 1.4301 paslanmaz çelikten üretilen tek parçalı yapı; uyumlu merkezleme halkası, O-ring ve kelepçe ile hızlı, sökülebilir ve tekrarlanabilir montaj sağlar.
- Bağlantı Standardı
- ISO-KF
- Ölçü Aralığı
- DN 10 – DN 50
- Malzeme
- AISI 304 / EN 1.4301
- Ürün Tipi
- Tek parçalı kör flanş
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s

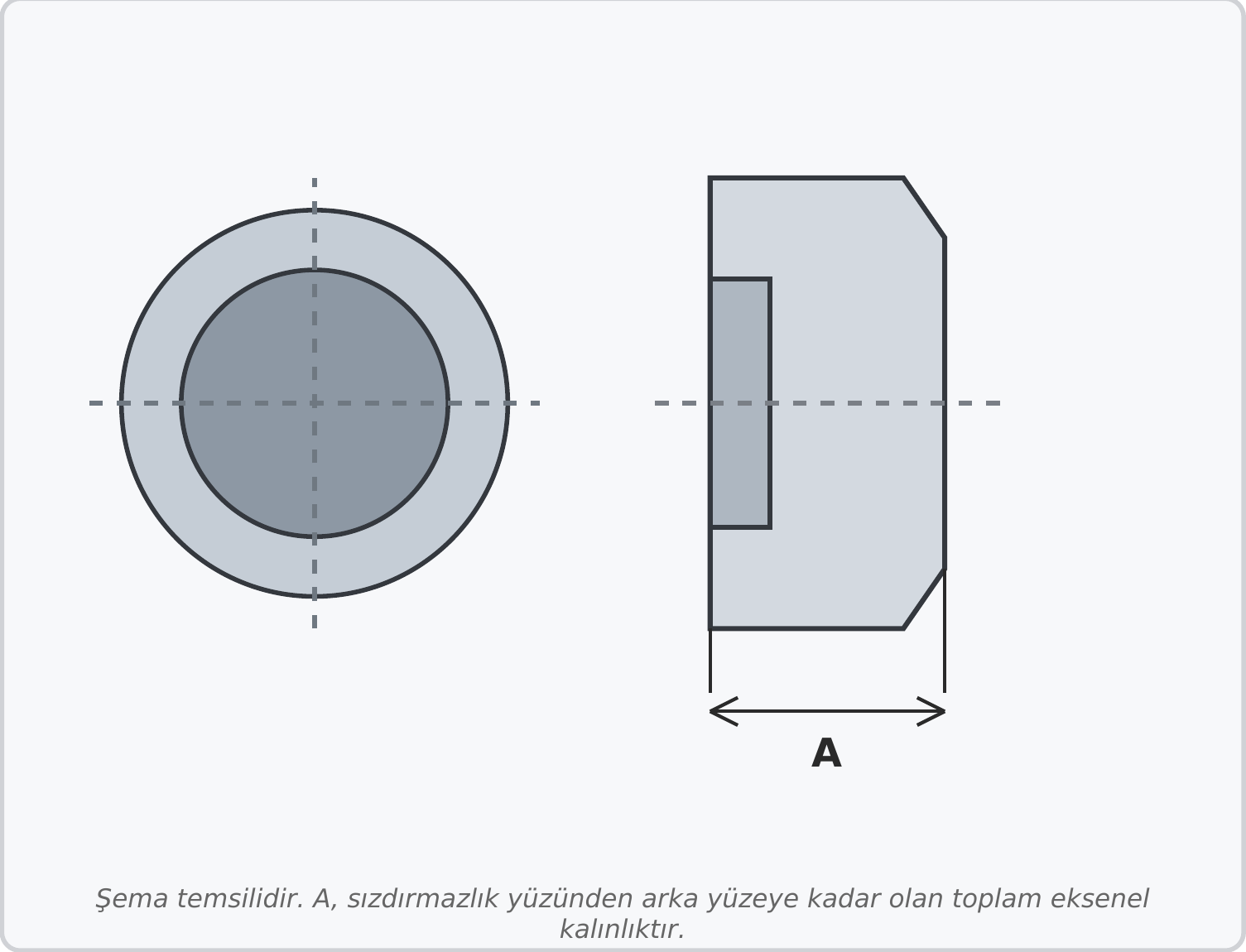

TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
Kör flanş ölçüleri ve sipariş kodları
A, sızdırmazlık yüzünden arka yüzeye kadar olan toplam eksenel kalınlığı gösterir. Tüm ölçüler milimetredir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|
| DN 10 | 5 | AISI 304 / EN 1.4301 | 211181 |
| DN 16 | 5 | AISI 304 / EN 1.4301 | 211182 |
| DN 25 | 5 | AISI 304 / EN 1.4301 | 211183 |
| DN 40 | 5 | AISI 304 / EN 1.4301 | 211184 |
| DN 50 | 6 | AISI 304 / EN 1.4301 | 211185 |
Bağlantı standardı: ISO-KFMalzeme: AISI 304 / EN 1.4301Kaçak oranı: < 1 × 10⁻⁹ mbar·L/s
MONTAJ NOTU
Kör flanşı uygun ISO-KF flanş, merkezleme halkası/O-ring ve kelepçe ile kullanın; tüm sızdırmazlık yüzeylerini temiz ve hasarsız tutun.
