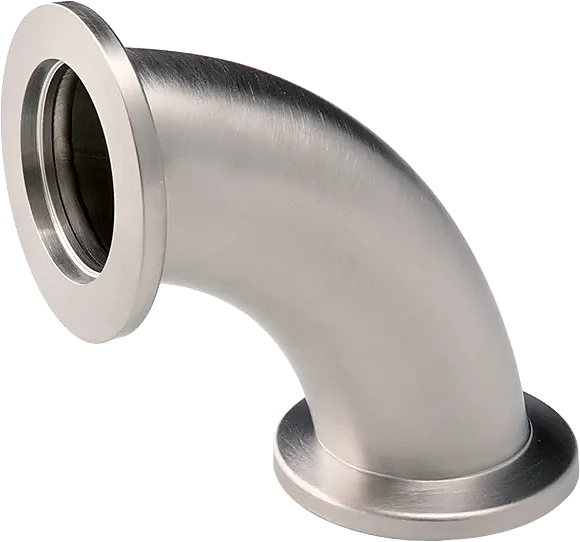

ISO-KF AISI 304 Paslanmaz Çelik 90° Dirsek
ZEROVAC ISO-KF 90° dirsek, vakum boru hattının yönünü 90° değiştirmek için tasarlanmıştır. AISI 304 / EN 1.4301 paslanmaz çelik yapısı dayanıklılık sağlarken iki eşit ISO-KF flanş, uygun merkezleme halkaları ve kelepçelerle hızlı, güvenli ve sökülebilir sistem entegrasyonu sunar.
- Bağlantı Standardı
- ISO-KF
- Ölçü Aralığı
- DN 10 – DN 50
- Dirsek Açısı
- 90°
- Malzeme
- AISI 304 / EN 1.4301
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI
90° dirsek ölçüleri ve sipariş kodları

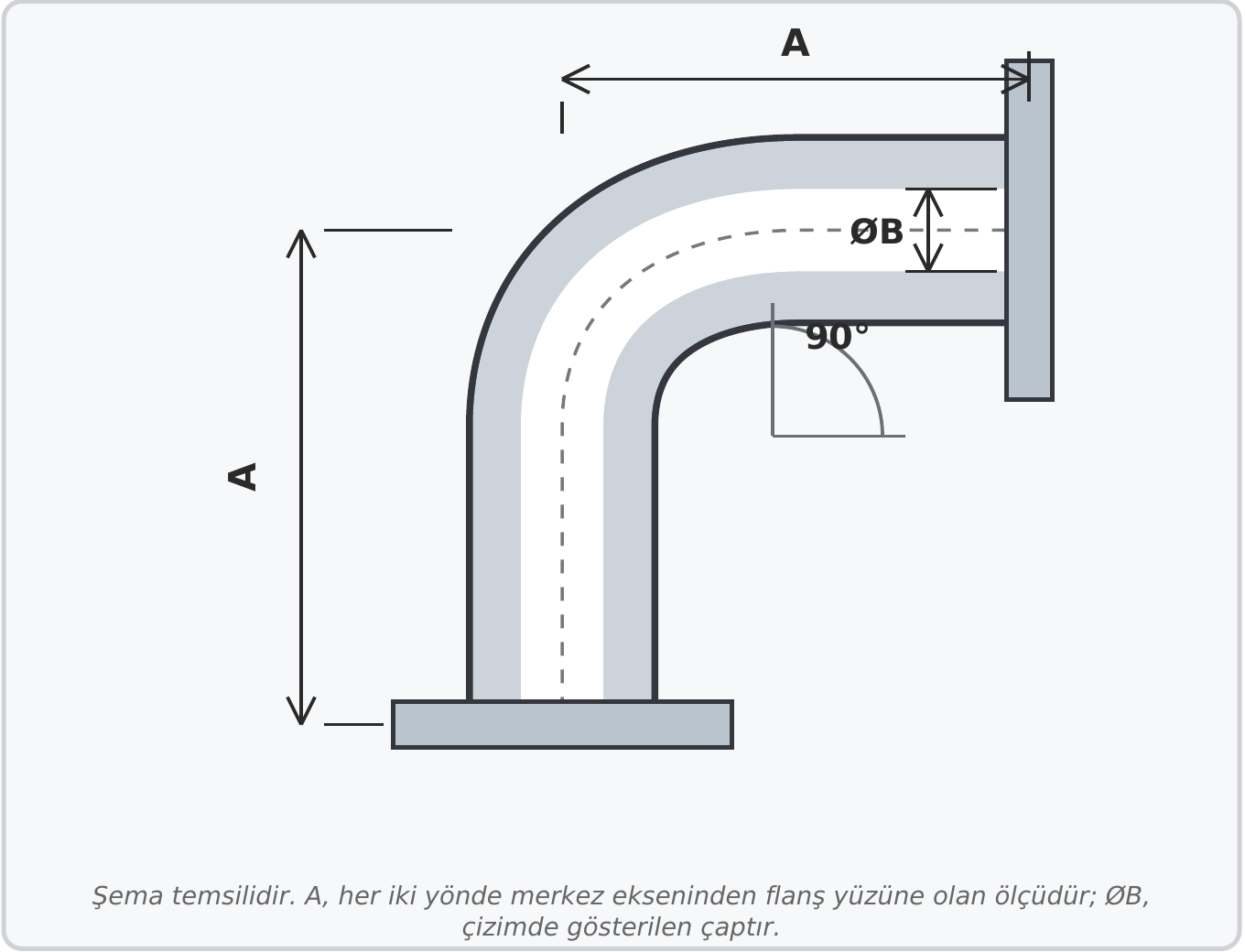

A merkez ekseninden flanş yüzüne olan ölçüdür ve iki yönde aynıdır; ØB çizimde gösterilen çap ölçüsüdür.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | ØB (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|
| DN 10 | 30 | 9 | AISI 304 / EN 1.4301 | 211286 |
| DN 16 | 40 | 15 | AISI 304 / EN 1.4301 | 211287 |
| DN 25 | 50 | 25 | AISI 304 / EN 1.4301 | 211288 |
| DN 40 | 65 | 40,5 | AISI 304 / EN 1.4301 | 211289 |
| DN 50 | 70 | 49 | AISI 304 / EN 1.4301 | 211290 |
Bağlantı standardı: ISO-KFMalzeme: AISI 304 / EN 1.4301Kaçak oranı: < 1 × 10⁻⁹ mbar·L/s
MONTAJ NOTU
Bağlantı ve sızdırmazlık yüzeylerini temiz ve hasarsız tutun. Her ISO-KF portta doğru DN ölçüsündeki merkezleme halkası, O-ring ve kelepçeyi kullanın; montaj sırasında hatta mekanik gerilim bindirmeyin.
