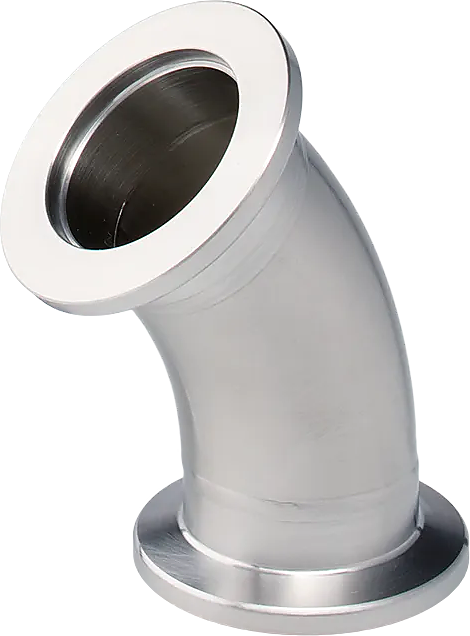

ISO-KF AISI 304 Paslanmaz Çelik 45° Dirsek
ZEROVAC ISO-KF 45° paslanmaz çelik dirsek, vakum hatlarının yönünü 45 derece değiştirmek için tasarlanmıştır. AISI 304 / EN 1.4301 paslanmaz çelik gövde ve aynı nominal çapta iki ISO-KF flanş; merkezleme halkaları, O-ringler ve kelepçelerle hızlı, sökülebilir ve tekrarlanabilir montaj sağlar.
- Bağlantı Standardı
- ISO-KF
- Ölçü Seçenekleri
- DN 16 / 25 / 40
- Dirsek Açısı
- 45°
- Malzeme
- AISI 304 / EN 1.4301
- Kaçak Oranı
- < 1 × 10⁻⁹ mbar·L/s
TEKNİK ÇİZİM · ÖLÇÜLER · SİPARİŞ KODLARI

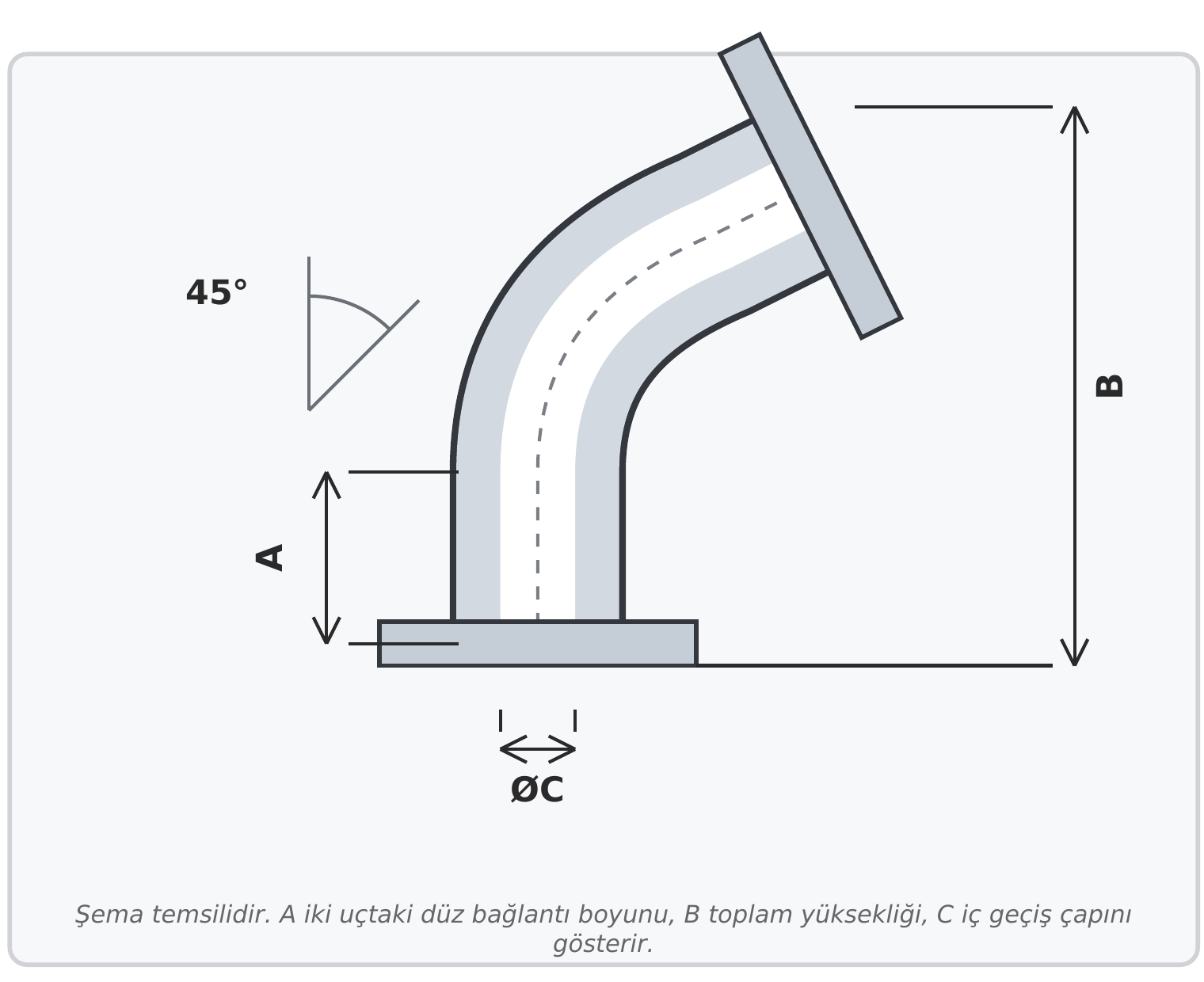

45° dirsek ölçüleri ve sipariş kodları
A iki uçtaki düz bağlantı boyunu, B toplam yüksekliği, ØC iç geçiş çapını gösterir.
Tabloyu yatay kaydırarak tüm ölçü ve sipariş kodlarını görüntüleyebilirsiniz.
| ISO-KF | A (mm) | B (mm) | ØC (mm) | Malzeme | Sipariş Kodu |
|---|---|---|---|---|---|
| DN 16 | 13,6 | 55 | 15 | AISI 304 / EN 1.4301 | 211307 |
| DN 25 | 16,7 | 68,8 | 25 | AISI 304 / EN 1.4301 | 211308 |
| DN 40 | 15,1 | 87,7 | 37 | AISI 304 / EN 1.4301 | 211309 |
Bağlantı standardı: ISO-KFMalzeme: AISI 304 / EN 1.4301Kaçak oranı: < 1 × 10⁻⁹ mbar·L/s
MONTAJ NOTU
Bağlantı ve sızdırmazlık yüzeylerini temiz ve hasarsız tutun. Her ISO-KF portta doğru DN ölçüsündeki merkezleme halkası, O-ring ve kelepçeyi kullanın; montaj sırasında hatta mekanik gerilim bindirmeyin.
